flowchart TD
subgraph INTERNET
CLIENT["CLIENT(LIB)"]
QUERIES["SQL / Cypher / XQuery / ..."]
end
subgraph INSTANCE_CLUSTER["INSTANCE / CLUSTER"]
PORT["PORT / TCP-IP"]
subgraph MEMORY["Memory Structures"]
DBBUF["DB Buffer"]
JOURNAL["Journal"]
SRVMEM["Server Process Memory"]
MORE["..."]
end
subgraph PROCESSES["Processes"]
P1(( ))
P2(( ))
P3(( ))
P4(( ))
P5(( ))
P6(( ))
end
end
subgraph DATABASE["DATABASE"]
STORAGE["Backup | Data | Metadata | Statistics | Journal Log | Indexes | Temp | Config"]
end
CLIENT -- "sends queries via" --> PORT
QUERIES --> PORT
PORT --> SRVMEM
INSTANCE_CLUSTER --> DATABASE
- na DB serveru (fyzický/virtuální) běží Linux/UNIX a tam je nainstalovaný databázový server
- občas se ten OS musí nakonfigurovat (např. pro Oracle se musí zvětšit nějaké paramentry, protože má větší nároky)
- komunikuje se hlavně přes TCP/IP (jiné možnosti jsou, ale moc se nepoužívají)
- poslouchá se na nějakém portu
- PostgreSQL: 5432
- na portu proběhne autentizace/autorizace
- pak dostanu samostatný proces, který si se mnou (jako s klientem) povídá

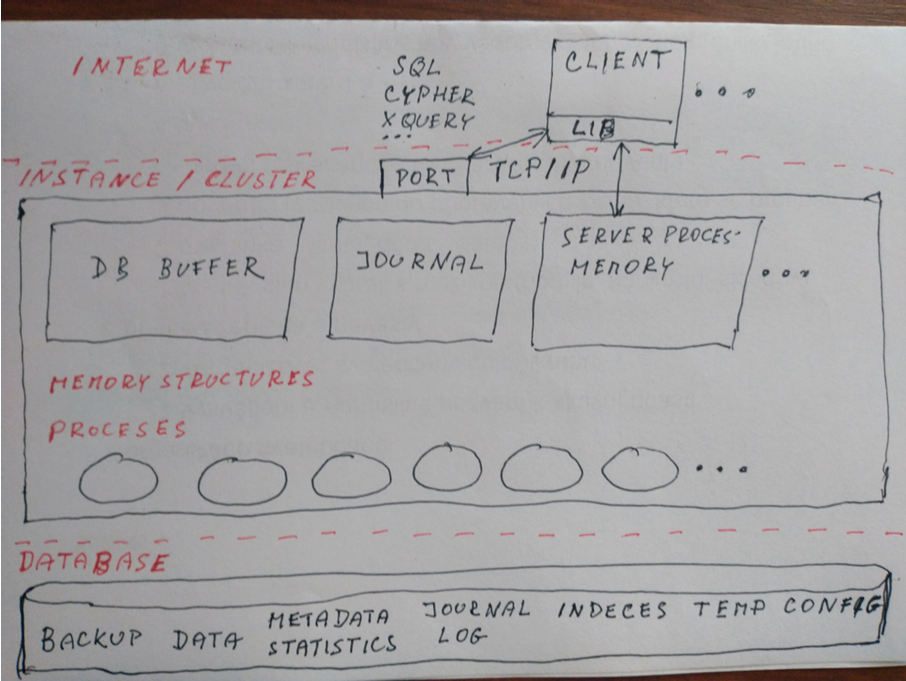

- 2 červené vrstvy (v obrázku)
- instance/cluster
- zajištuje připojování klientů a komunikaci s databázovou částí
- Oracle - pojem instance
- PostgreSQL - pojem cluster
- cluster je tady sdílená paměť a různé procesy kolem
- není to cluster v pravým slova smyslu
- databáze
- je perzistentní
- nejde přistoupit přímo, musím nastartovat instanci/cluster a pomocí toho přistupovat
- 80 % je to 1:1, může být více instancí/clusterů na 1 databázi, ale zas tak běžný to není
- se serverem se komunikuje pomocí API
