Analytický doménový model

Co je cílem doménového modelu?

• popsat data, se kterými se bude pracovat
• popis významů termínů - aby jim každý rozumněl
• popis vazeb mezi entitami - pak je to základ pro databázový model (i když ten už se většinou generuje z hotové databáze)
• zachycení atributů jednotlivých entit

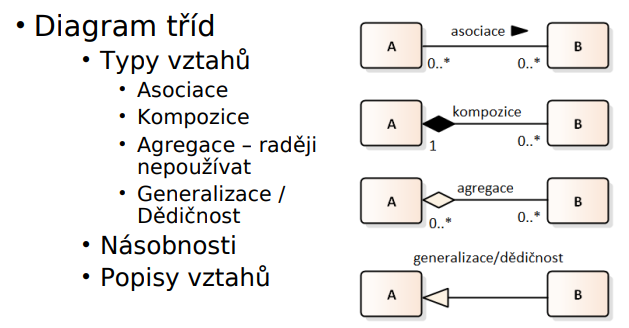

Vztah mezi entitami by měl mít vždycky popis:

classDiagram
    class A
    class B
    A "0..*" --> "0..*" B : asociace
    A "1" *-- "0..*" B : kompozice
    A "0..*" o-- "0..*" B : agregace
    A <|-- B : generalizace/dědičnost

• asociace - běžný vztah mezi třídami (násobnost 0..* na obou stranách)
• kompozice = těsný/silný vztah (jedna entita nemůže existovat bez druhé) - používá se spíše u abstraktnějších věcí než u fyzických
  • s kompozicí opatrně, je hodně striktní
  • silný vztah celku a části, část nemůže existovat bez celku (násobnost 1 na straně vlastníka)
• agregace = něco mezi asociací a kompozicí (radí se moc nepoužívat)
• generalizace / dědičnost - třída B je specializací třídy A
• co se týče dědičnosti, tak je to dost striktní vazba, takže s ní opatrně
  • mrkni, jestli se spíše nedá vyjádřit asociací
    • například: mám Vedoucího tábora a Hlavního vedoucího tábora (místo toho, abych dědil, tak přidám vazbu na Tábor “je vedoucím” a druhou vazbu “je hlavním vedoucím” - tím pádem nedojde k duplikaci)
  • při udělování dědičnosti řeš možné duplikace a kdy mohou nastat (s tím jsem měl problém v testu)

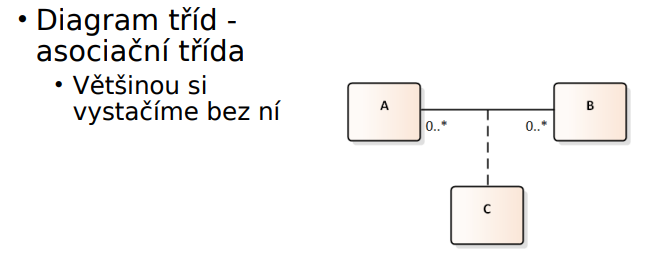

Asociační třída

• váže se k asociaci a přidává další atributy (např. délka trvání vztahu)
• často si vystačíme bez níc

Třídy (entity) jsou předměty, objekty z reálného světa, či podstatná jména z business modelů, UC modelu či slovníčku pojmů (= glosáře, viz TUR)

Násobnosti

• 0..1
• 0..*
• 1..1 nebo jenom 1
• 1..*

Modelování stavů entit

• proč?
  • chci porozumět tomu, jak jednotlivé entity mění stavy (jejich životní cyklus)
  • vyjasnit všechny stavy, ve kterých entita může být
    • a za jakých podmínek přechází entita z jednoho do druhého stavu
• pro názornost (a přehlednost) lze pro nějaké entity ještě namodelovat stavy

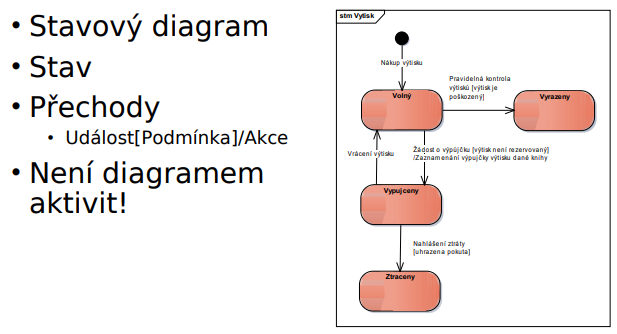

Stavový diagram

Stavový diagram zachycuje stavy objektu a přechody mezi nimi. Klíčové pojmy:

• Stav - situace, ve které se objekt nachází
• Přechody - změny mezi stavy, popsané ve formátu Událost[Podmínka]/Akce
• Pozor - nejde o diagram aktivit!

Příklad: stavový diagram výtisku knihy

stateDiagram-v2
    [*] --> Volny : Nákup výtisku
    Volny --> Vyrazeny : Pravidelná kontrola [výtisk je poškozený]
    Volny --> Vypujceny : Žádost o výpůjčku [výtisk není rezervovaný] / Zaznamenání výpůjčky výtisku dané knihy
    Vypujceny --> Volny : Vrácení výtisku
    Vypujceny --> Ztraceny : Nahlášení ztráty [uhrazena pokuta]

• u výstupních hran se uvádí událost kvůli které se entita převedla do jiného stavu
