Diagram aktivit - UML

3 min čtení

Obecně o UML zde: UML, Diagram aktivit patří do skupiny diagramů chování (behavioral diagrams)

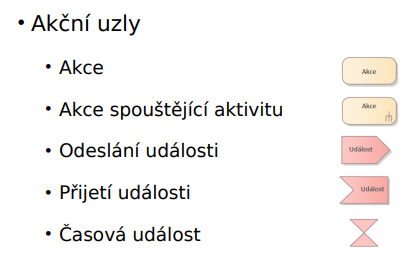

Akční uzly

Akční uzly představují různé typy akcí v diagramu aktivit:

  • Akce - základní akční uzel představující jednoduchou činnost
  • Akce spouštějící aktivitu - akce, která vyvolá celou aktivitu
  • Odeslání události - uzel reprezentující vyslání události do okolí
  • Přijetí události - uzel čekající na příchozí událost
  • Časová událost - speciální příjem události vázaný na čas (přesýpací hodiny)

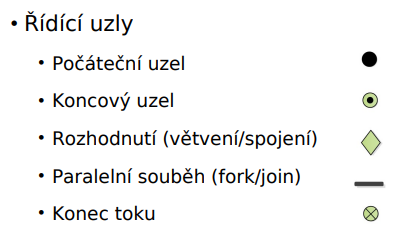

Řídicí uzly

Speciální uzly používané k řízení toku aktivit:

  • Počáteční uzel - označuje začátek procesu

    • generuje tokeny - simuluje průchod procesem

  • Koncový uzel - označuje ukončení procesu

  • Rozhodnutí (větvení/spojení) - místo, kde se tok rozděluje nebo slučuje

  • Paralelní souběh (fork/join) - spuštění nebo synchronizace více paralelních toků

  • Konec toku - ukončení konkrétní větve toku

  • Každá akce se spustí až tehdy, když má na všech vstupech token

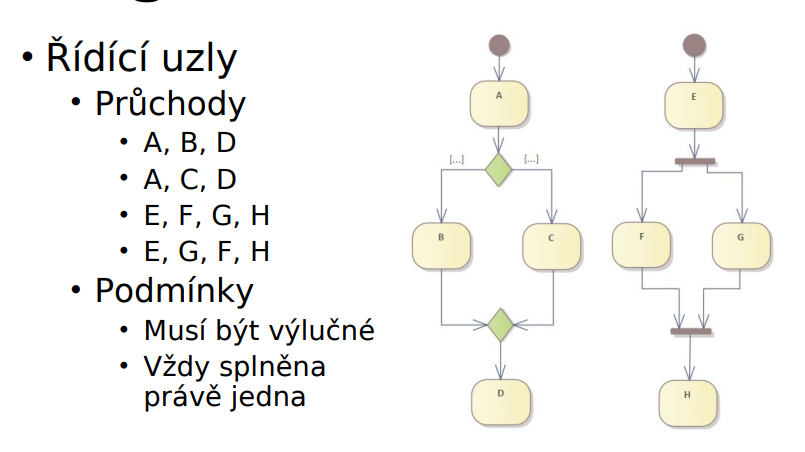

Řídící uzly

  • zelený kosočtverec s více vstupy - pokud mu na vstup přijde jakkýkoliv token, pošle ho dál
  • končící hnědá ploška - nepustí tokeny dál, dokud nebudou na vstupech všechny (taková Bariéra v BI-OSY) - dále pokračuje jen jeden

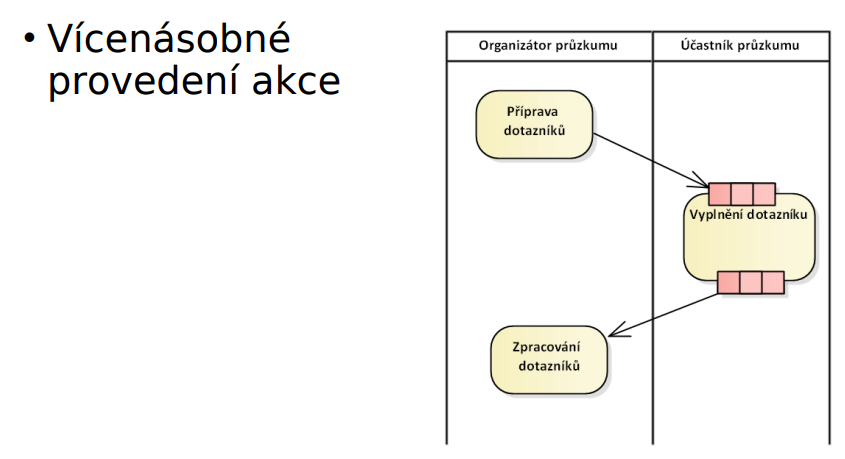

Vícenásobné provedení akce

Diagram ukazuje swimlane rozdělený mezi organizátora průzkumu a účastníka průzkumu, přičemž akce vyplnění dotazníku je provedena vícekrát (znázorněno symbolem násobného výskytu).

sequenceDiagram
    participant O as Organizátor průzkumu
    participant U as Účastník průzkumu

    O->>U: Příprava dotazníků
    loop Vícenásobné provedení
        U->>U: Vyplnění dotazníku
    end
    U->>O: Zpracování dotazníků
  • zde také vidím znázornění různých zodpovědností aktérů za části procesu (znázorněno v tzv. swimlines)

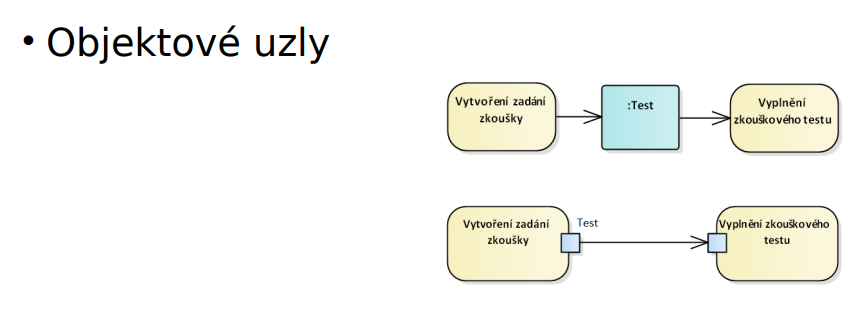

Objektové uzly

Objektové uzly reprezentují tok objektů (dat) mezi akcemi v diagramu aktivit. Existují dva způsoby jejich znázornění:

První způsob zobrazuje objekt jako samostatný uzel (obdélník) vložený přímo do toku mezi akcemi:

flowchart LR
    A["Vytvoření zadání zkoušky"] --> B[":Test"] --> C["Vyplnění zkouškového testu"]

Druhý způsob zobrazuje objekt jako malý čtvereček (pin) přímo na hranici akce, přičemž tok vede přímo mezi těmito piny:

flowchart LR
    A["Vytvoření zadání zkoušky"] --Test--> B["Vyplnění zkouškového testu"]

Oba zápisy jsou sémanticky ekvivalentní - liší se pouze vizuální reprezentací předávaného objektu.

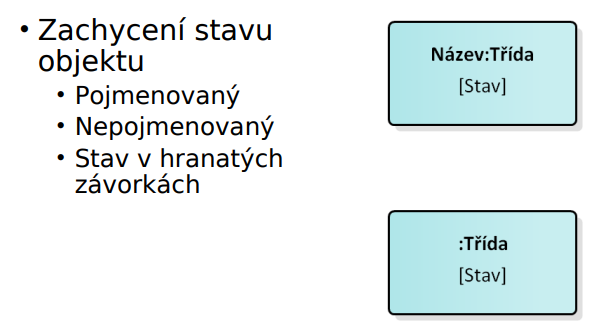

Zachycení stavu objektu

Stav objektu lze zachytit třemi způsoby:

  • Pojmenovaný - obsahuje název i třídu objektu
  • Nepojmenovaný - uvádí pouze třídu objektu
  • Stav se zapisuje v hranatých závorkách pod názvem objektu
classDiagram
    class `Název:Třída` {
        [Stav]
    }
    class `:Třída` {
        [Stav]
    }
  • Přidání objektového toku
    • objektový a řídící tok na sobě vůbec nezávisí a nekolidují
  • Doporučení: začít bez objektových uzlů a pak je tam postupně přidat
  • Pro zachycení předávaných dat/entit mezi akcemi (lze doplnit i informaci o stavu)

Diagram aktivit - UML

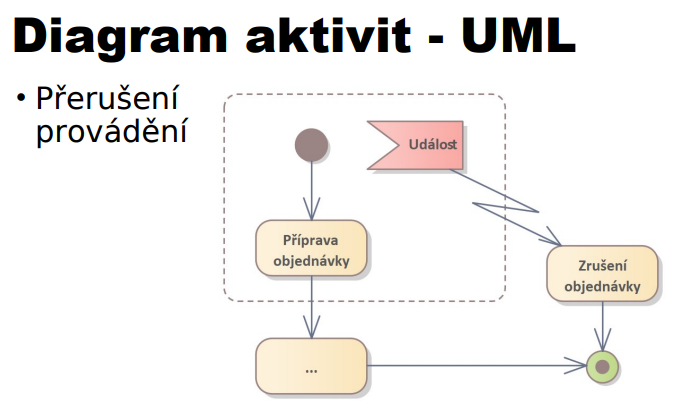

Přerušení provádění

Aktivita může být přerušena vnější událostí, která způsobí opuštění aktuální oblasti a přechod do jiného stavu (např. zrušení objednávky).

flowchart TD
    Start([Start]) --> Priprava["Příprava objednávky"]
    Udalost["Událost"] --> Zruseni["Zrušení objednávky"]
    Priprava --> Zruseni
    Priprava --> Dalsi["..."]
    Dalsi --> Konec([Konec])
    Zruseni --> Konec

Oblast přerušení je vyznačena přerušovanou hranicí - pokud nastane událost uvnitř této oblasti, provádění aktivit v ní je okamžitě ukončeno a tok pokračuje mimo ni.

  • pokud token projde “bleskem” ke zrušení objednávky, tak se zruší všechny akce vykonané v tom regionu

Chyby v diagramu aktivit

  • z chyb si beru také to, že z akce vychází jen jedna šipka, veškeré rozdělování zajišťují kosočtverce a plošky
    • do akce může vcházet více tokenů, ale samotná akce se spustí až tehdy, když jsou na všech vstupech tokeny
