Modelování případů užití (Use Cases)

3 min čtení

Proč?

  • zpřesnění zadání, podklady pro dokumentaci
  • podklady pro akceptační testy
  • vyjasnění si požadavků se zákazníkem
  • zadání pro programátory
  • Případy užití už mohou být formou zadání pro programátory (už vidím aktéry, jaké přesně dělají činnosti apod.)
  • Tvoří základ pro tvorbu uživatelské příručky a také slouží jako podklad k tvorbě akceptačních testů

Skládá se z:

  1. Seznam účastníků/aktérů
  2. Diagram případů užití
  3. Seznam případů užití (popis a slovní rozšíření diagramu případů užití)
    • zde lze nadefinovat hlavní a alternativní scénáře + různé výjimky
    • také musím specifikovat podmínky provedení

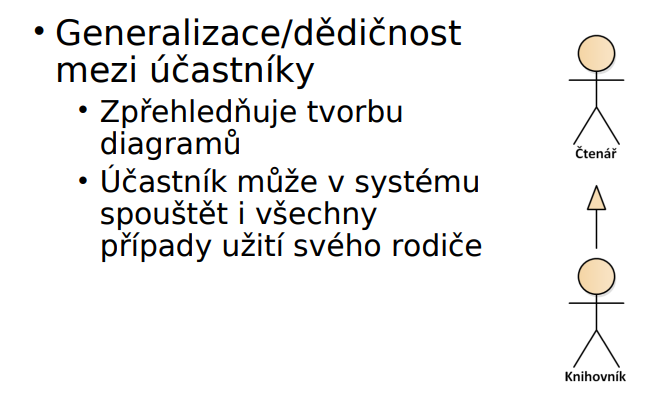

flowchart BT
    Knihovník --> Čtenář
  • generalizace/dědičnost mezi účastníky (účastník může v systému spouštět i všechny případy svého rodiče)
  • čas je také jeden z aktérů - v aplikaci mohu mít automaticky spouštěné úlohy na základně nějaké časové události

<<include>>

  • když mám nějakou část použitou v několika případech užití, tak ji mohu vyjmout, udělat z ní samostatný případ užití a pak ji “naincludovat” do původních případů užití (využití DRY principu)
  • povinné zahrnutí případu užití

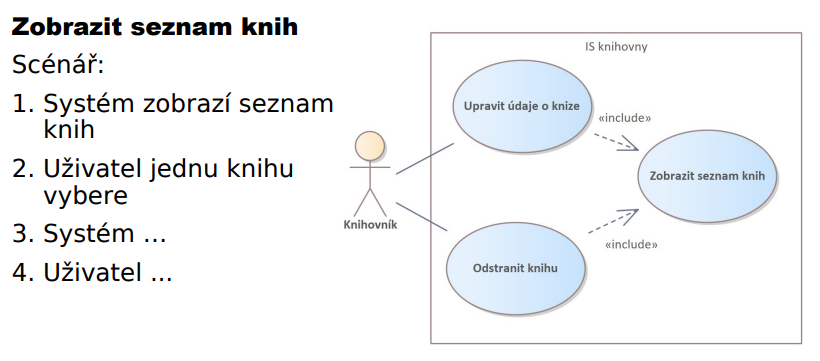

Zobrazit seznam knih

Scénář ukazuje postup při zobrazení seznamu knih:

  1. Systém zobrazí seznam knih
  2. Uživatel jednu knihu vybere
  3. Systém …
  4. Uživatel …

Případ užití “Zobrazit seznam knih” je zahrnut (include) jak z případu “Upravit údaje o knize”, tak z případu “Odstranit knihu”. Aktérem je Knihovník.

flowchart LR
    actor([Knihovník])
    upravit(Upravit údaje o knize)
    odstranit(Odstranit knihu)
    zobrazit(Zobrazit seznam knih)

    actor --> upravit
    actor --> odstranit
    upravit -->|«include»| zobrazit
    odstranit -->|«include»| zobrazit

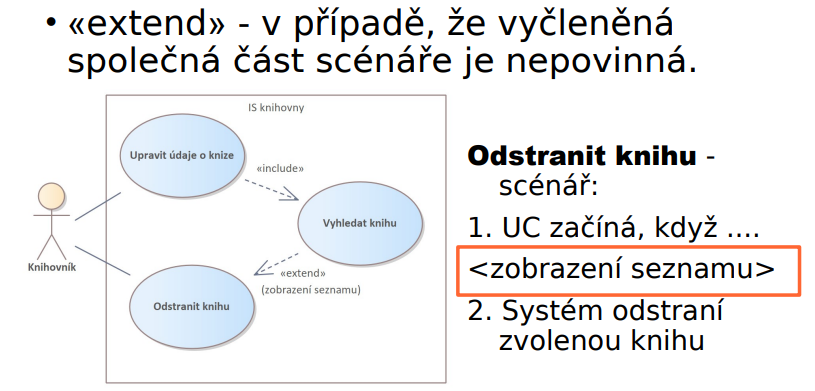

<<extends>>

  • používá se, pokud je vyčleněná část scénáře nepovinná
flowchart TD
    actor([Knihovník])
    UC1([Upravit údaje o knize])
    UC2([Vyhledat knihu])
    UC3([Odstranit knihu])

    actor --> UC1
    actor --> UC3
    UC1 -->|«include»| UC2
    UC3 -->|«extend» zobrazení seznamu| UC2
Scénář - Odstranit knihu
  1. UC začíná, když …
  2. Volitelný krok: zobrazení seznamu knih (toto je rozšiřující část, proto «extend»)
  3. Systém odstraní zvolenou knihu

Krok zobrazení seznamu je nepovinný - proto je modelován pomocí «extend», nikoli «include».

Doporučení při tvorbě

  • popisuj, co má systém dělat, ne JAK to má dělat

  • nerozepisuj se u “nezajímavých” UC

  • diagram je pouze doplňující, hlavní úsilí jde do popisu a do scénářů

  • jako doplnění scénáře užití může sloužit také návrh grafiky (wireframes, Figma, náčrty, nákresy…)

  • v popisu scénáře se popisuje hlavně interakce uživatele se systémem (tedy jeden bod je akce uživatele a druhý bod je reakce systému atd.)

  • Systém a Čas jsou aktéři pouze v případě pokud vykonávají něco nezávisle na uživatelské akci

    • kdybych tam zaznačoval jenom reakce systému, tak budu mít aktéra Systém, který bude ukazovat na všechny Use Cases, což nemá moc smysl, ani vypovídající hodnotu

  • pokud je analytický tým oddělený od vývojového, tak je nutné minimalizovat nutnou komunikaci (právě fakt dobrým a podrobným diagramem užití)

  • pokud je výsledkem projektu nějaký framework či knihovna, tak je třeba zvážit, jestli je potřeba takový diagram vůbec vytvářet

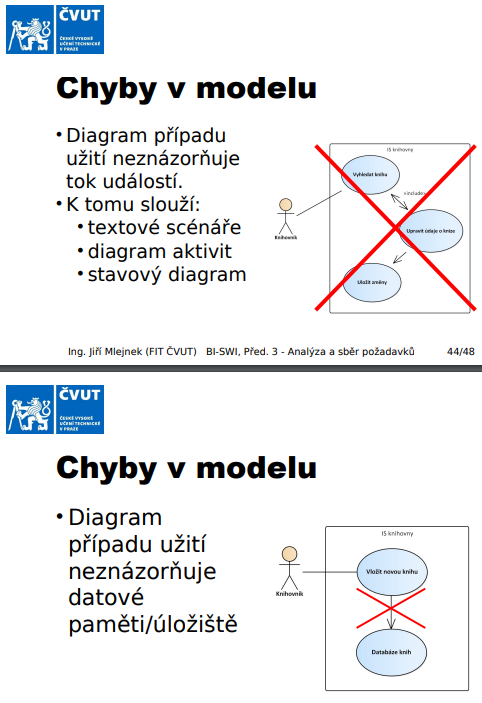

Chyby v modelu

Diagram případů užití nezobrazuje tok událostí. K tomuto účelu slouží jiné nástroje:

  • textové scénáře
  • diagram aktivit
  • stavový diagram

Diagram případů užití také nezobrazuje datová úložiště ani paměti systému.

Plus každý případ užití musí mít svého aktéra
